输气管道的清管是在运管道一项必不可少的管道维护作业，其目的主要有四个方面:一是清除管内积液和杂物,减少摩阻损失，提高管道的输送效率;二是避免低洼处积水;三是扫除管壁的沉积物、腐蚀产物,使其不存在附加的腐蚀电极，减少垢下损失；四是进行管内检测和隔离液体作业。

中国西部某管道于2014年12月投产运行，截 至2020年初，该管道自投产来一直未进行清管工作，同时该管道穿越1000m河流段，穿越多座山脉，相对高差300m。

1、该天然气管道概况

该天然气管道是一条长距离天然气输送管道，全长176km,全线设有12座阀室。该管道走向地势较为起伏，最大高差300m,具有穿越多、管道距离长、穿越较大河床段的特点。

2、清管器选择

泡沫清管器一般由聚氨酯模制而成，表面粘接有硬的聚氨酯条或磨料，以提高耐磨性。泡沫清管器依靠挤压泡沫接触管壁实现挂刷结蜡和密封，其密封性好，依靠清管器前后压差，推动清管 器向前运行。它可以通过管径变化较小的管道而不会被管道中的凹坑卡住或损坏。

心轴清管器的特点是中间有一个心轴，通常在两端安有两个橡皮碗,中间安有刮刀或钢刷,以除去管壁的杂质或污垢。按结构心轴清管器又可分为皮碗清管器、直板清管器、钢丝刷清管器等。皮碗清管器具有密封性好、耐磨、使用寿命长的优点。直板清管器可双向使用、清污效果明显。钢丝刷清管器可用于清除管道中薄而硬的铁屑、钙沉积物等管垢。

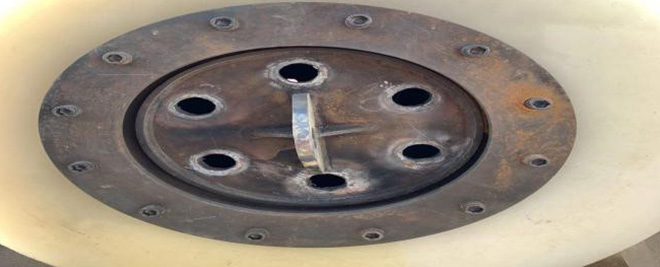

根据管道的情况，本次清管作业选择使用了泡沫清管器、皮碗清管器、钢刷清管器和测径清管器。同时针对本次管道长时间未清理、距离长的特点，在清管器上加工了射流孔来帮助清管器的运行。其功能：1.通过后端气流打散前端杂质积压，减少清管器卡堵风险。2.减少清管器前后压差使得大流量条件下，清管器运行速度过快。如图所示：

3、清管结果

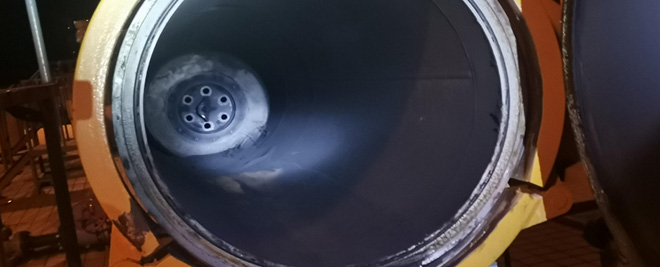

清出黑灰20KG，焊条头10根，铁丝架子1个，钢制杂物1个，施工残留废料头1个，收球结果图如上图。
